АКТЕРМ Гидроизоляция полимочевина

Компонентность: Двухкомпонентный.
Эластомер: прочный жестко-эластичный монолит.

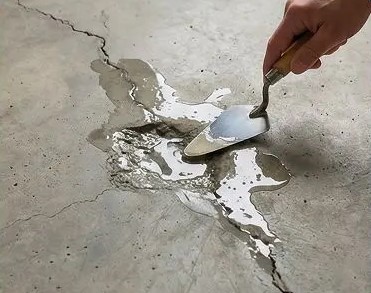

Двухкомпонентный материал, где компонент А- полиол, а компонент Б - изоционат. Применяется для бесшовной гидроизоляции в гражданском, промышленном, транспортном строительстве снаружи и внутри помещений. Легко наносится кистью, валиком или безвоздушным аппаратом высокого давления. Также покрытие может применяться в качестве ремонтного состава для заполнения трещин, пустот с добавлением в покрытие сухого кварцевого песка 1/1 или микросферы 1/1. Наносится на любое основание: бетон, кирпич, металл, дерево, осп (осб плиты), фанера, гипс, асфальт, битум, стекло, керамика, пвх мембраны, также допускается для изготовления форм и ремонта с применением стеклоткани лодок, катеров, автотранспорта. Полимочевина подходит как наливное покрытие для ремонта пола и ступеней, в данном случае обязательно применяется мелкий сухой кварцевый песок фракции от 0,8 до 1,5 мм для анти-скольжения на поверхности. После отверждения обеспечивает высокую механическую прочность и износостойкость. Материал без запаха и безопасен для окружающих.

ВАЖНО! Финишное покрытие не окрашивается обычной эмалью, наносится только закодированный состав полимочевины!


В состоянии поставки:
Внешний вид базового состава:
- однородная вязкая жидкость полу-прозрачная с желтоватым оттенком для полимочевины 60/40;
- серый (возможно изменение оттенка под воздействием УФ);
- белый (возможно изменение цвета в желтизну под воздействием УФ);
Плотность: 0,96 кг/л - 0,99 кг/л Температура хранения: 0°C - + 35°C
Степень горючести – Г2
Срок эксплуатации до – 50 лет
Срок хранения: 24 месяцев. (хранить в сухом помещение, а также избегать прямых попаданий лучей солнца).

В процессе применения:
Способ нанесения: ручной (кисть, валик, шпатель) или спец оборудование (безвоздушный аппарат высокого давления). Краскопульт не применяется!
Расход: 0,25 кг/м2 - 0,35 кг/м2 на слой (расход зависит от пористости поверхности)
Толщина сухой пленки: 75 мкм - 175 мкм.
Толщина мокрой пленки: 130 мкм - 300 мкм.
Температура воздуха: + 5°C - + 35°C.
Жизнеспособность: от 20 минут (после смешивания избегать попаданий прямых солнечных лучей и не закрывать тару крышкой, при температуре воздуха более +23 С, жизнеспособность покрытия не более 20-30 мин).

После отверждения:
Внешний вид: прочный жестко-эластичный монолит.
Твердость по Шору: 70 усл.ед - 90 усл.ед.
Прочность при растяжении: 10 МПа - 40 Мпа.
Прочность при изгибе: 2 МПа - 20 Мпа.
Удлинение при разрыве: 2 % - 22 %.
Температура эксплуатации: - 60°C - + 160°C.


Так же возможно применение для гидроизоляции:

• Покрытия искусственных водоёмов и прудов для разведения рыбы;
• Облицовки бетонных ёмкостей;
• Очистных сооружений;
• Может использоваться для ремонта старой битумной гидроизоляции;
• Террас, в т.ч. помещений, находящихся ниже уровня грунтовых вод (подвалы, помещения метрополитена, тоннели, бункеры и т.п.).

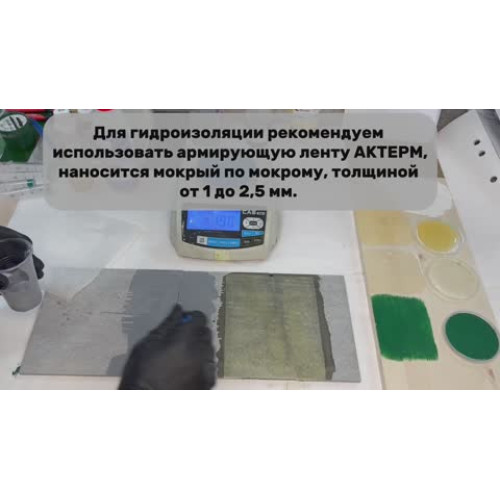

Поверхность пропылесосить и обеспылить (можно акриловым грунтом АКТЕРМ глубокого проникновения в 1 слой).
Предварительно подвести температуру материала к 18-23°C.
Смешать миксером на низких оборотах или шпателем тщательно до однородной массы компонент А с компонентом Б в указанном на этикетке соотношение.
Выдержать 3 минут после смешивания. Если покрытие густое , можно добавить уайт спирит от 5 до 15%. от готовой смеси.

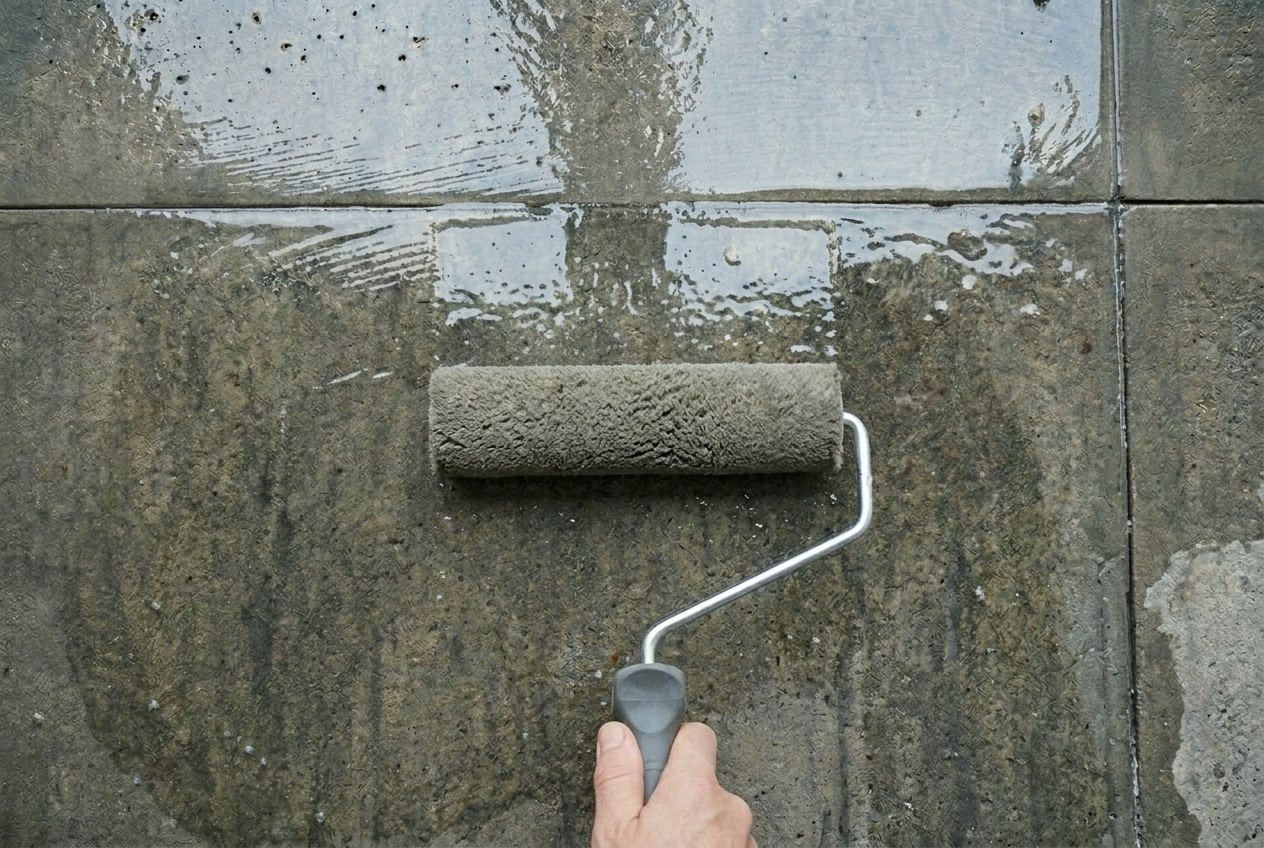

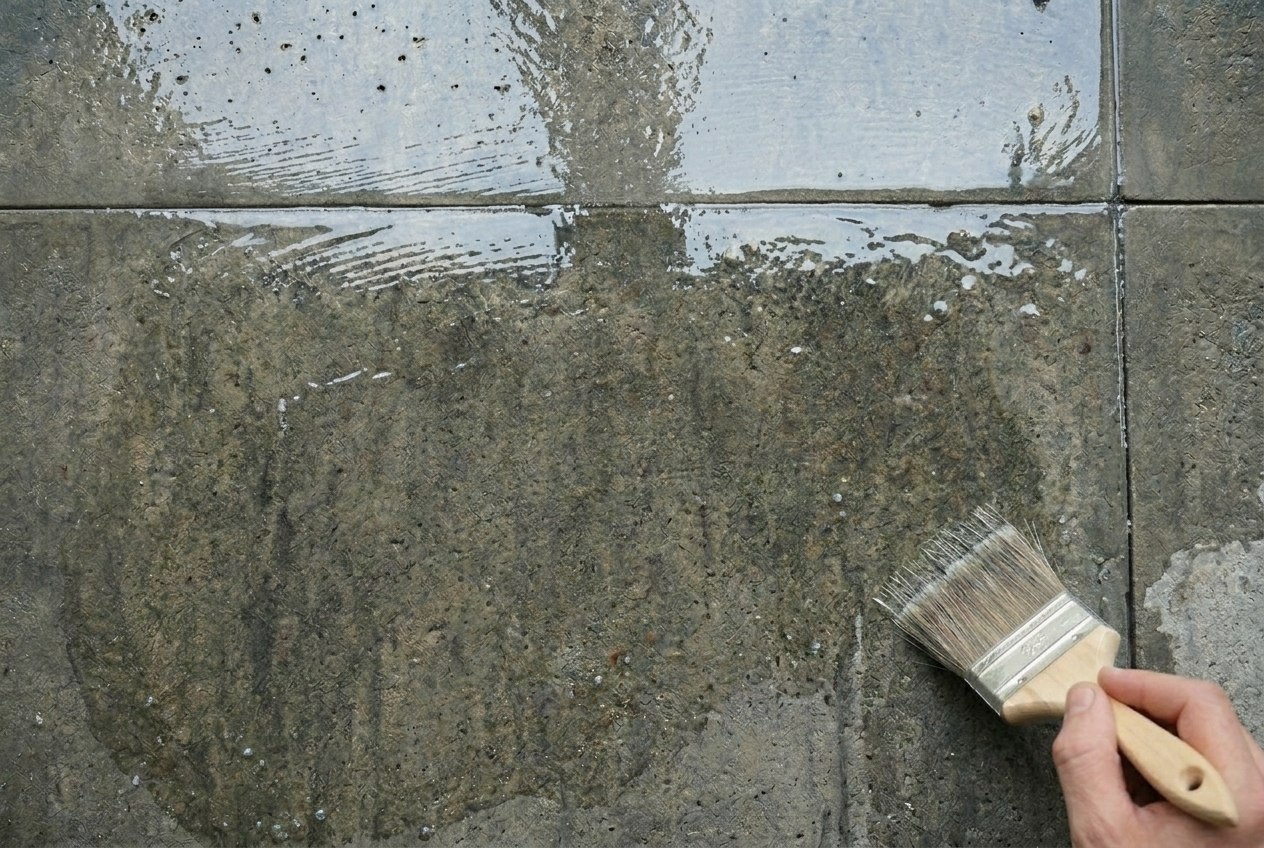

Перемешать и наносить на сухую обеспыленную поверхность валиком, кистью или безвоздушным распылителем.
Время полимеризации от 15 минут до 3-х часов (процесс полимеризации зависит от температуры поверхности и воздуха). Твёрдость через 24 часа. ВАЖНО: в летнее время при температуре воздуха более +23С не закрывать крышку после смешивания, избегать прямых попаданий солнечных лучей на тару с готовым продуктом. Чем выше температура покрытия, тем быстрее полимочевина полимеризуется (в данном случае процесс полимеризации может начаться через 10-15 мин).
Полный набор прочности полимочевины ручного нанесения до 7 дней и ускоряется при более высоких температурах.


Смешивание составов:

Прозрачная с желтоватым оттенком 60 основа / 40 отвердитель (повышенной прочности).
Серый, Белый – 4 основа / 1 отвердитель.
Взвешивать строго по весам или в соответствии с поставленным товаром от производителя.
Разбавляется состав Уайт-спиритом от 5 до 15% от готовой массы после смешивания всех компонентов.
