Сопутствующие товары
Ключевые особенности
- Высокая светостойкость, стойкость к УФ
- 100% не горючая краска (подтверждено обязательным сертификатом)
- Покрытие обладает хорошей укрывистостью
- Возможна колеровка по системе RAL
- Моющаяся краска
- Стойкость к механическим воздействиям
- Экологически чистая краска
- Не содержит растворителей, консервантов
- 1000
- Вес:1.00 кг
-
База А:В наличие
-
База С:В наличие
-
Вид:силикатная, водно-дисперсионная
-
Вид покрытия:высоко-кроющий
-
Воспламеняемость:нет
-
Горючесть:негорючая
-
Дымообразующая способность:нет
-
Материал обработки:кирпич, оштукатуренная поверхность, бетон
-
Область применения:для стен, для потолков, для путей эвакуации
-
Особенности:износостойкая, моющаяся, влагостойкая, термостойкая, долговечная, для детской
-
Степень глянца:матовая
-
Токсичность:нет
Класс пожарной опасности лакокрасочного покрытия — КМ0, горючесть – НГ, индекс распространения пламени — 0. Покрытие предназначено для предотвращения распространения огня по поверхностям помещений ресторанов, кинотеатров, гостиниц, других общественных заведений, для интерьеров жилых помещений, подвалов, общих холлов, лестничных проемов и путей эвакуации.
Применение
Негорючая декоративная силикатная краска АКТЕРМ КМ0 (НГ) для внутренних работ, изготавливается из неорганического модифицированного водного связующего, пигментов, целевых добавок и наполнителей. После покраски - на основании образуется пожаробезопасное и нетоксичное покрытие.
Для покрытия Актерм КМ0 получены обязательный и добровольный пожарные сертификаты. Также имеется гигиенический сертификат
Долговечная негорючая краска АКТЕРМ КМ0 имеет приятную гладкую шелковистую поверхность, высокую стойкость к мытью, (через 28 дней после нанесения), в т.ч. к моющим и дезинфицирующим средствам, высокую прочность, стойкость к износу. Образует микропористое дышащее экологически-безопасное покрытие.
Негорючие декоративные краски для внутренних работ применяются для окраски путей эвакуации в зданиях и сооружениях различного назначения и в других случаях, где покрытие не должно распространять пламя. Наносится на бетон, ГКЛ (гипсокартон), штукатурку, кирпич, стеклообои, дерево, камень и другие пористые строительные материалы. Не наносить на материалы, содержащие в составе гипс (гипсовые штукатурки).
Цвет базовый – белый, возможно колеровка по заказу в любой цвет (по каталогу RAL Classic K7).
Покрытие обладает хорошей укрывистостью.
Негорючая краска АКТЕРМ КМ-0 (НГ) дополнительно обладает антисептической защитой: предотвращает появление плесневых грибов и других микроорганизмов на обработанной поверхности.
Тип: Водная дисперсионная краска, класс пожарной опасности строительных материалов КМ0 (НГ).
Колеровка: по каталогу RAL Classic K7.
Информация по использованию
| Подготовка поверхности | Обеспылить, при необходимости помыть водой (можно использовать моющие средства) и дать высохнуть. Отслаивающуюся краску, штукатурку удалить скребком или иным способом. Старые покрытия отшлифовать до матового состояния, пыль от шлифовки удалить. Обработать поверхность грунтом «Грунт КМ0». |
|---|---|
| Расход | Расход состава составляет не менее от 150 г/м2 на однослойное покрытие. (зависит от пористости поверхности). Технологические потери покрытия при нанесении составляют от 5% до 25%. Точный расход определяется опытным путем. |
| Условия нанесения | Наносить валиком, кистью или распылением (краскопульт) на сухую и чистую поверхность. Окраска производится в два слоя. Время сушки между слоями 24 часа, при t=20ºC и влажности не более 60%. При повышенной влажности и/или пониженной температуре время сушки увеличивается. АКТЕРМ КМО (НГ) так же может колероваться водными универсальными пигментными пастами по цветовым каталогам (Tikkurila, RAL, и др.) . |
| Сушка покрытия | Покрытие набирает полную механическую прочность не менее чем за 28 дней при нормальных условиях, поэтому проводить его влажную уборку не рекомендуется в течение этого времени. Внимание! Высокая влажность, недостаточная циркуляция воздуха и низкая температура (температура поверхности не менее 10°C) могут вызвать конденсацию влаги на обрабатываемых поверхностях, что замедляет высыхание покрытия и может привести к ухудшению адгезии с окрашиваемой поверхностью. |
| Вид покрытия | Покрытие после высыхания матовое. |
| Примечание | С целью сохранения специфических свойств данного покрытия не допускается смешивать его с другими материалами. Не применять на лаковых покрытиях в связи с возможностью растрескивания покрытия. На темных насыщенных и ненасыщенных тонах механическое воздействие приводит к появлению светлых следов (царапин, выбоин) на поверхности. Восстановление покрытия производится в случае повреждения в процессе эксплуатации (механическое повреждение, в результате воздействия агрессивной жидкости и т.д.). Поврежденные участки покрытия зачищаются до прочного слоя, затем производится подготовка поверхности. На подготовленные участки наносится покрытие. |
| ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ | |
| Требования безопасности | Покрытие и его пары не содержат органических растворителей. Производственный персонал должен быть обеспечен спецодеждой и средствами индивидуальной защиты глаз, органов дыхания и кожи. |
| Утилизация | Утилизация тары производится с соблюдением природоохранных норм и требований, предусмотренных местным законодательством. |
| Хранение | Беречь от замерзания. После вскрытия заводской упаковки использовать в течение месяца. Гарантийный срок хранения в ненарушенной заводской упаковке: 12 месяцев. |
Технические характеристики
| № п/п | Наименование показателя | Значение |
|---|---|---|
| 1 | Класс пожарной опасности лакокрасочного покрытия согласно статье 13 и таблицы 3 "Технического регламента о требованиях пожарной безопасности" (Федеральный закон от 22.07.2008 N 123-ФЗ)* | КМ0 |
| 2 | Время высыхания до степени 3 при температуре (20±2) °С, мин. | не более 60 |
| 3 | Массовая доля нелетучих веществ, %, не менее | 53 |
| 4 | Смываемость пленки, г/м2, не более | 3,5 |
| 8 | Адгезия, баллы | 1 |
| 10 | Влагопоглощение лакокрасочной пленкой, %, не более | 0,5 |
| 12 | Укрывистость, г/м2, не более | 150 |
| 13 | Условная светостойкость, ч, не менее | 72 |
| 14 | Твердость пленки по маятниковому прибору типа М-3, усл. ед., не менее | 0,35 |
| 15 | Температура при обработке, ºС | не ниже плюс 5 |
| 16 | Плотность при 20°С, г/см3 | 1,4…1,7 |
| 17 | рН среды | 11…13 |
| Требование к внешнему виду плёнки | ||
| 23 | Степень перетира | не более 60 мкм |
| 27 | Срок службы | Не менее 15 лет |
| 28 | Условная вязкость | не менее 30 с |
| 29 | Расход материала при двухслойном покрытии.Зависит от впитывающей способности и степени шероховатости окрашиваемой поверхности. | 200-400 г/м² |
- Для внутренних работ:
- Высотные здания, жилые дома
- Больницы, школы, детские сады
- Квартиры, офисы, предприятия общепита
- Музеи, выставочные комплексы
- Вокзалы, аэропорты, пути эвакуации, стоянки хранилища, подвальные помещения
- складские помещения ГСМ
- гаражные автокомплексы
- заправочные станции
- бизнес центры
- Негорючая краска класса КМ0
- Негорючая краска для стен изнутри
- Моющаяся интерьерная краска
- Долговечная декоративная краска
Расход материала
Расход состава составляет не менее от 150 г/м2 на однослойное покрытие. (зависит от пористости поверхности).
Технологические потери покрытия при нанесении составляют от 5% до 25%. Точный расход определяется опытным путем.
Время высыхания
При нанесении валиком, кистью или распылением (краскопульт) на сухую и чистую поверхность - окраска производится в два слоя.
Время сушки между слоями 24 часа, при t=20ºC и влажности не более 60%.
При повышенной влажности и/или пониженной температуре время сушки увеличивается.
Сушка покрытия
Покрытие набирает полную механическую прочность не менее чем за 28 дней при нормальных условиях, поэтому проводить его влажную уборку не рекомендуется в течение этого времени.
Внимание! Высокая влажность, недостаточная циркуляция воздуха и низкая температура (температура поверхности не менее 10°C) могут вызвать конденсацию влаги на обрабатываемых поверхностях, что замедляет высыхание покрытия и может привести к ухудшению адгезии с окрашиваемой поверхностью.

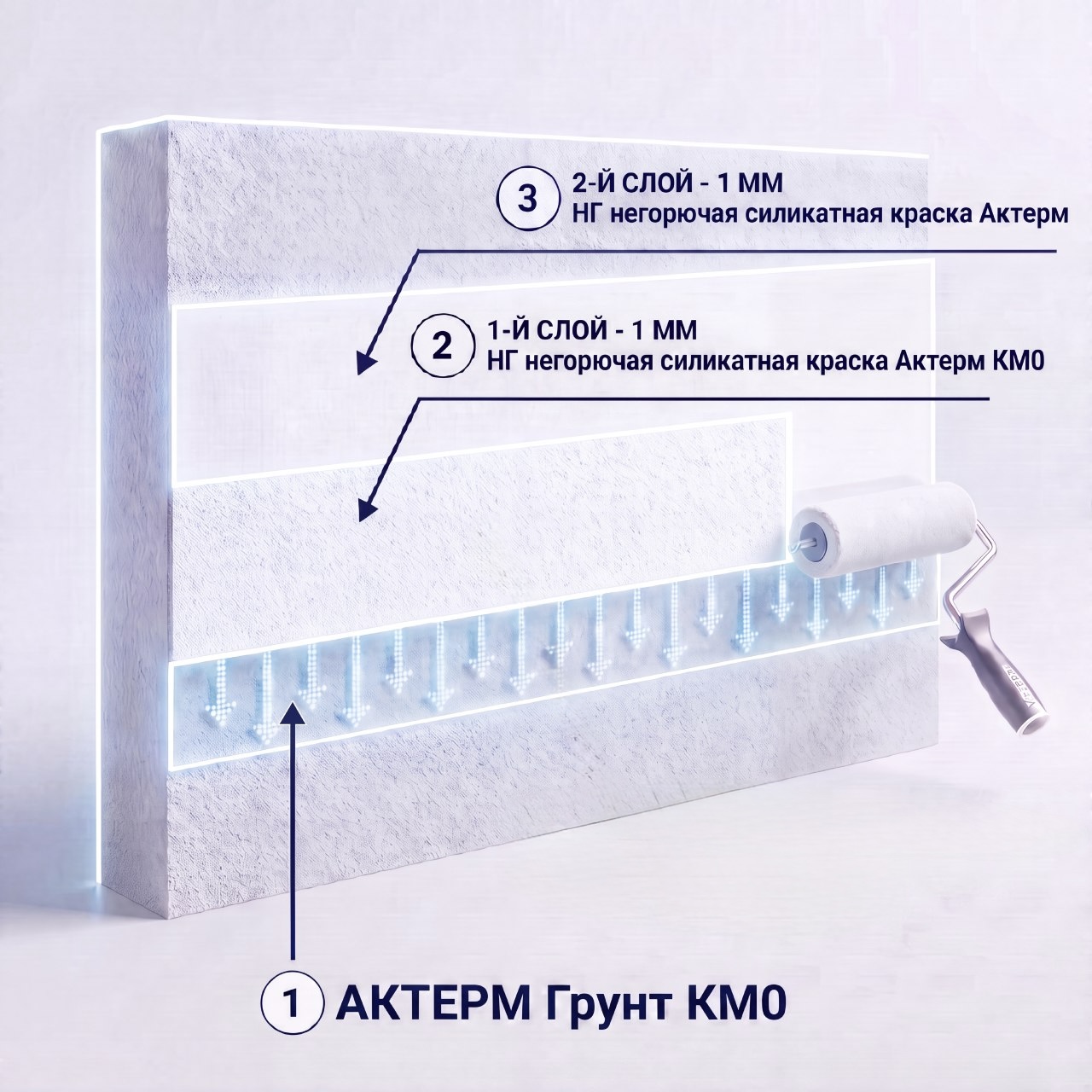

Порядок нанесения
Подготовка поверхности:
- Очистить поверхность, обеспылить.
- При необходимости использовать моющие средства и дать высохнуть.
- Отслаивающуюся краску, штукатурку удалить скребком или иным способом.
- Старые покрытия отшлифовать до матового состояния, пыль от шлифовки удалить.
- При наличии жировых пятен обезжирить.
- Важнейшим и необходимым условием является обеспечение равномерности впитывающей способности основания для покраски.
- Также рекомендуется снизить общую впитывающую способность основания в целях минимизации расхода краски. Для этого на поверхность рекомендуется нанести специальный праймер (грунтовку) Актерм грунт КМ-0, а в местах локальной отделки высоковпитывающими материалами (шпатлевки, штукатурки и т.д.) рекомендуется дополнительная обработка грунтом в целях обеспечения равномерности впитывающей способности.
Подготовка покрытия АКТЕРМ КМ-0 к применению: открыть ведро и тщательно перемешать при помощи миксера, при скорости вращения 300 - 500 оборотов в минуту до получения однородного состояния, допустимо добавление воды до 5-10% от общей массы состава в случаях использования автоматизированных способов нанесения (пульверизатор).
Нанесение АКТЕРМ КМ-0: Наносить состав на сухую, подготовленную поверхность при установленных для покрытия температурах нанесения и сушки. Материал наносится кистью, валиком или воздушным / безвоздушным распылителем высокого давления послойно с обязательным соблюдением технологии межслойной сушки.
Если АКТЕРМ КМ0 наносится при условиях, не соответствующих данной инструкцией (температура воздуха и основания, влажность, наличие пыли и пр.), а также в случаях недостаточной квалификации рабочего персонала в части навыков работы с силикатными лакокрасочными материалами, самым рекомендуемым способом нанесения является воздушное напыление – применение пульверизаторов с давлением 2-7 атм.
Следует понимать, что для достижения класса пожаробезопасности КМ0 нужно, чтобы не только финишное покрытие соответствовало этому классу, но и все предыдущие слои строительных материалов, нанесенные на поверхность.
АКТЕРМ КМ-0 наносится послойно при температуре окружающей среды от +10С° до +45°С на поверхность, имеющую температуру от +10°С до +45°С. Относительная влажность воздуха – не более 65%. После высыхания всех слоев покрытия поверхность может эксплуатироваться в температурном диапазоне от -50°С до +90°С. Время полного высыхания одного изолирующего слоя составляет 24 часа при влажности воздуха не более 65% и температуре воздуха не ниже +10°С.
При повышенной влажности и/или пониженной температуре время сушки увеличивается.
Способы нанесения
Воздушный краскопульт
Кистью
Валиком
Характеристики
Покрытие образованное силикатной краской после высыхания - матовое и имеет следующие свойства:
- не трескается, не отслаивается
- придает декоративный вид обработанным поверхностям, является моющейся
- экологически-безопасная, без запаха
- отличная укрывистость
- хорошая паропроницаемость
Точный подбор в цвет по палитре
Изготовление фактурной / текстурной модификации
Фактурная (текстурная) модификация изготавливается под заказ от 500 кг.
| Наименование показателя | Значение |
| Класс пожарной опасности лакокрасочного покрытия согласно статье 13 и таблицы 3 «Технического регламента о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 N 123-ФЗ)* | КМ0 |
| Время высыхания до степени 3 при температуре (20±2) °С, мин. | не более 120 |
| Массовая доля нелетучих веществ, %, не менее | 48-52 |
| Смываемость пленки, г/м2, не более | 3,5 |
| Стойкость пленки к статическому воздействию воды при температуре (20±2) °С, ч, не менее | 48 |
| Стойкость пленки к статическому воздействию моющих средств при температуре (20±2) °С, ч, не менее | 48 |
| Влагопоглощение лакокрасочной пленки , %, не более | 0,5 |
| Укрывистость, г/м2, не более | 250 |
| Условная светостойкость, ч, не менее | 72 |
| Твердость пленки по маятниковому прибору типа М-3, усл. ед., не менее | 0,35 |
| Температура при обработке, ºС | не ниже плюс 5 |
| Плотность при 20°С, г/см3 | 1,3-1,5 |
| рН | 11…12 |
| Условная светостойкость | не более 5% |
| Степень перетира | не более 50 мкм |
| Время высыхания плёнки до третьей степени | не более 2 ч. |
| Срок службы | 15 и более лет |
| Расход материала при двухслойном покрытии.Зависит от впитывающей способности и степени шероховатости окрашиваемой поверхности. | от 240 г/м² |

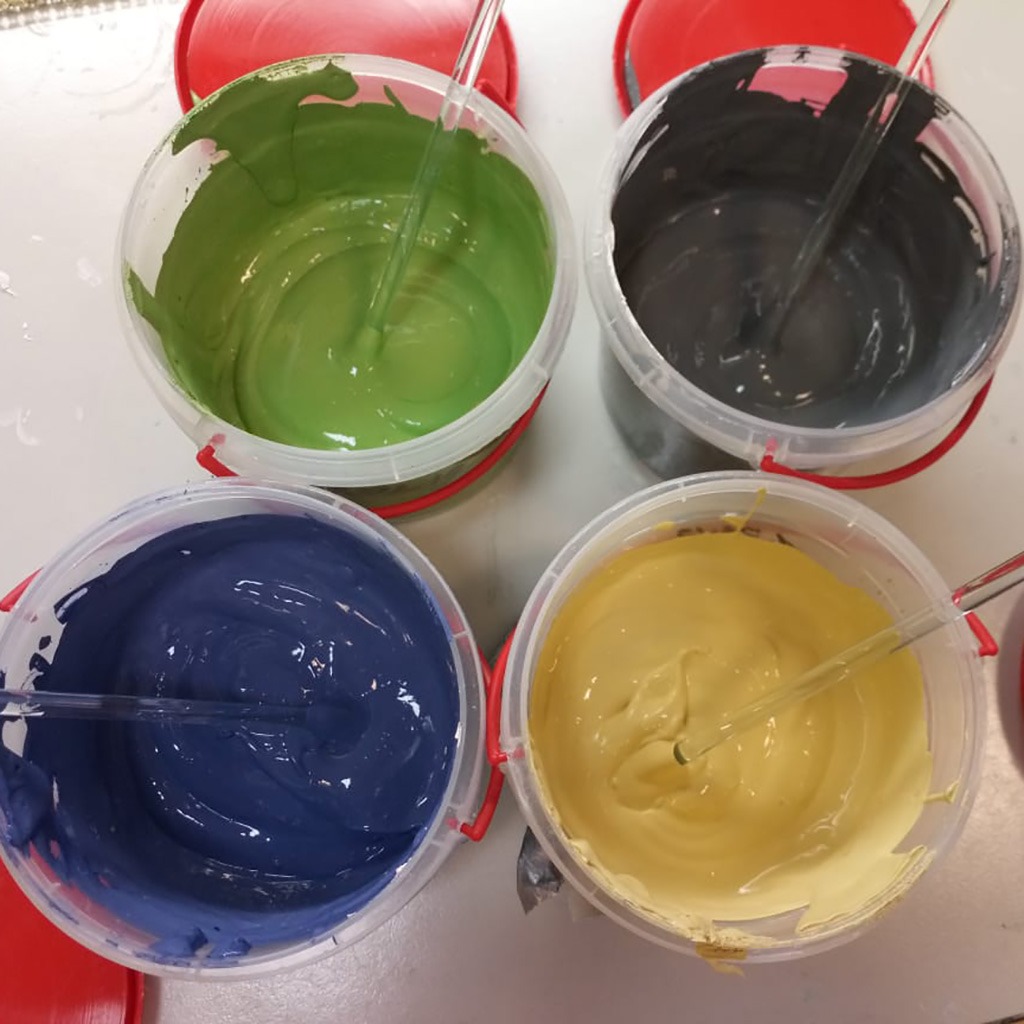

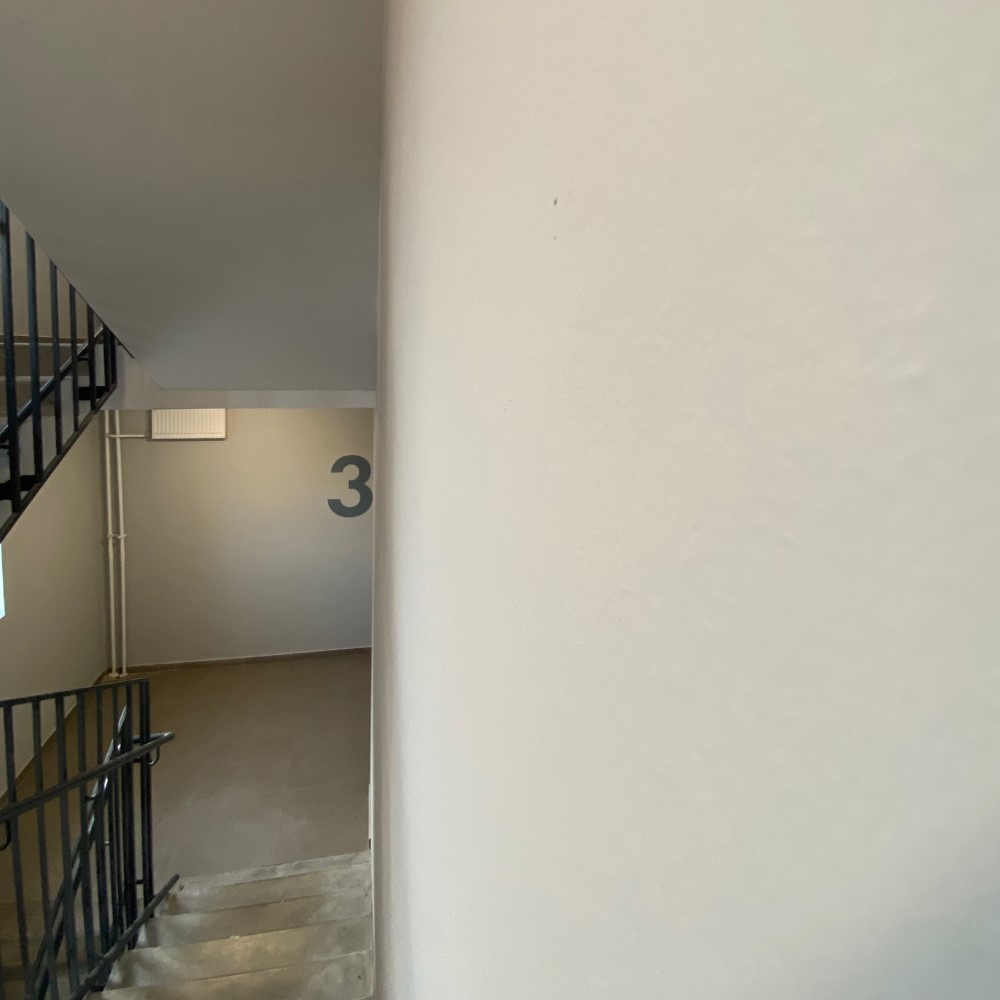

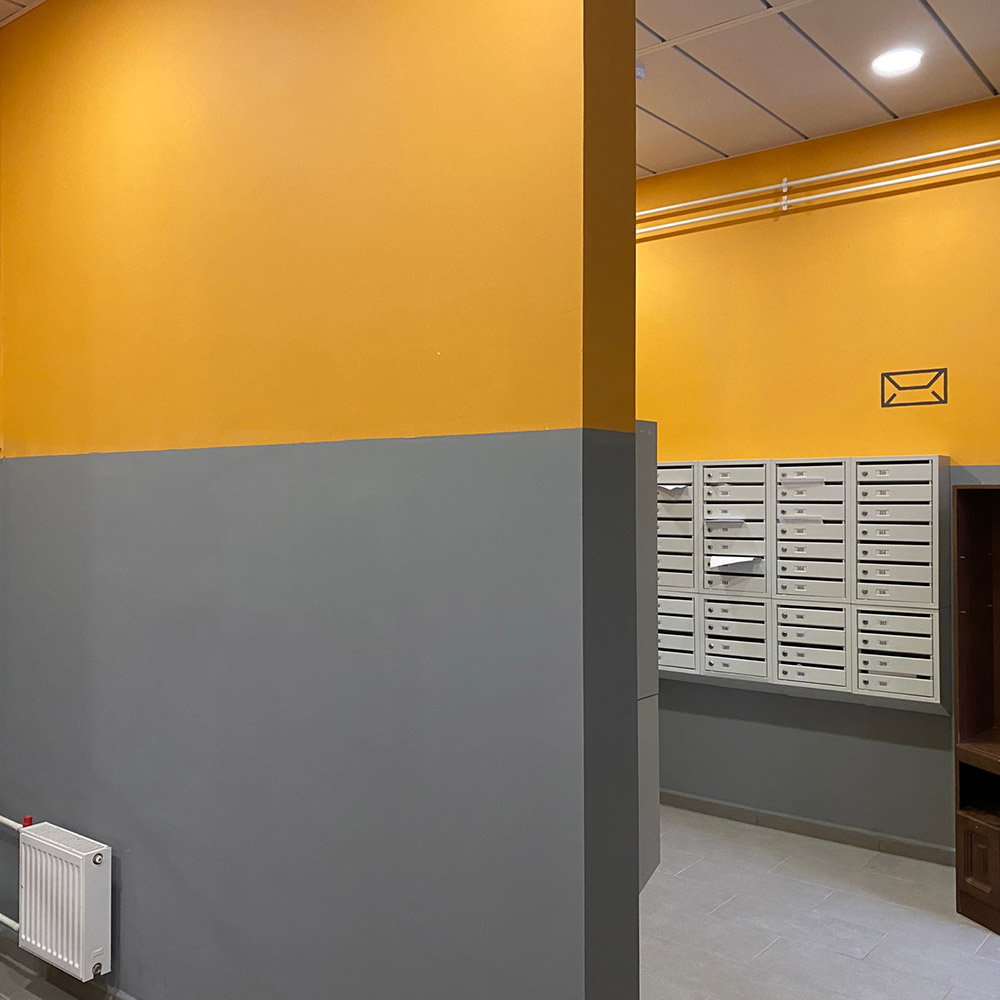

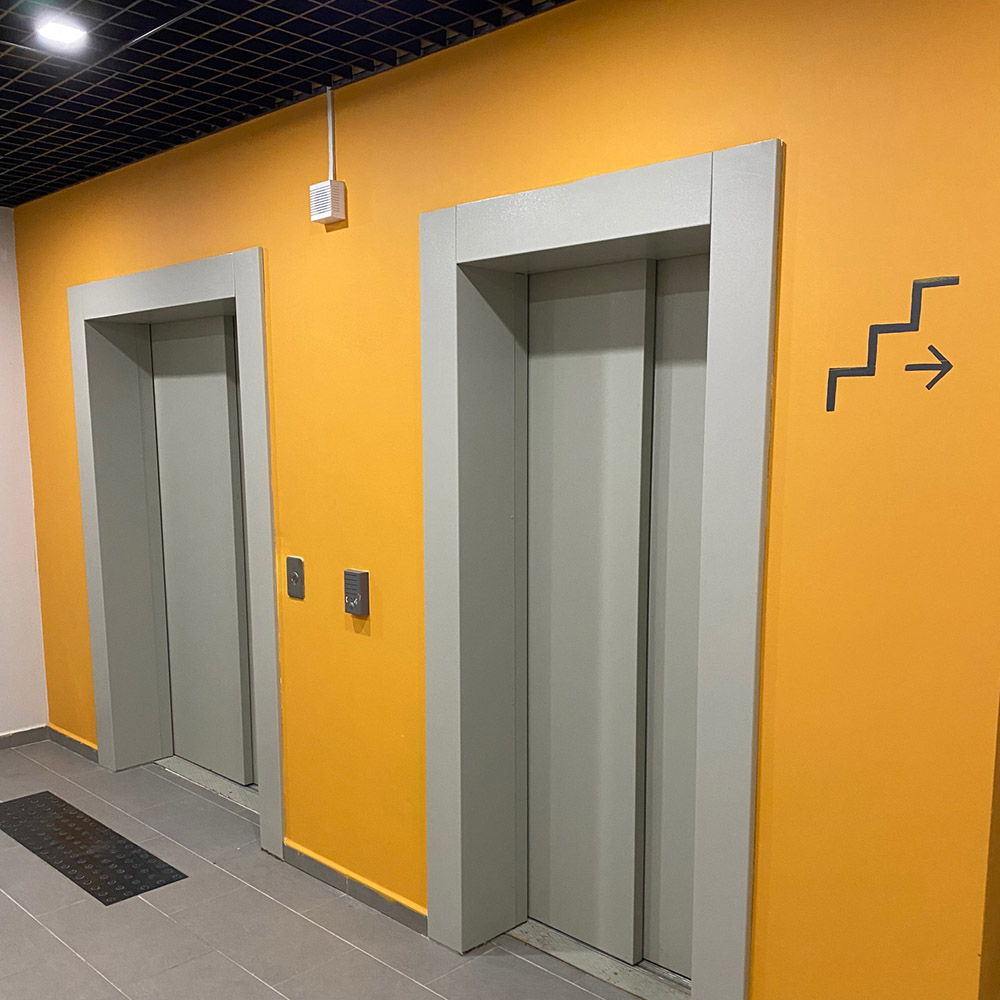

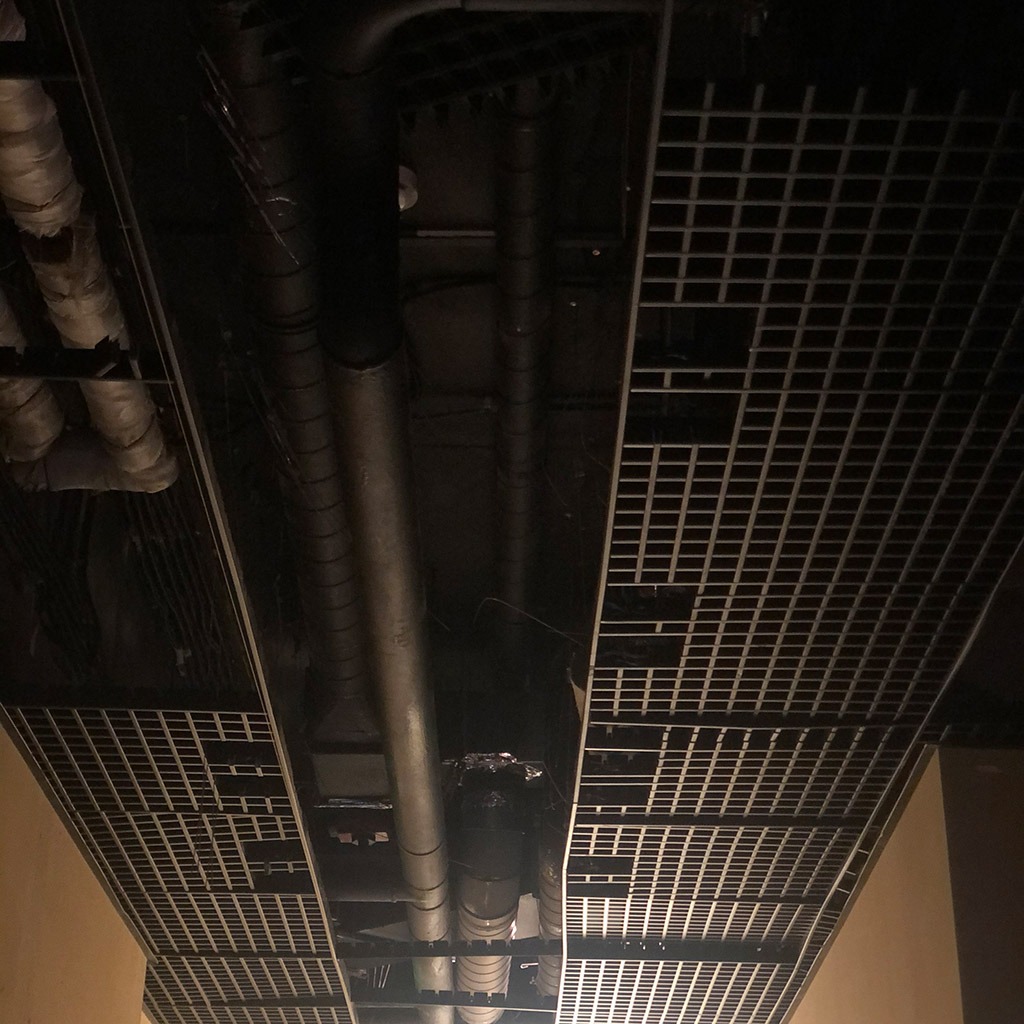

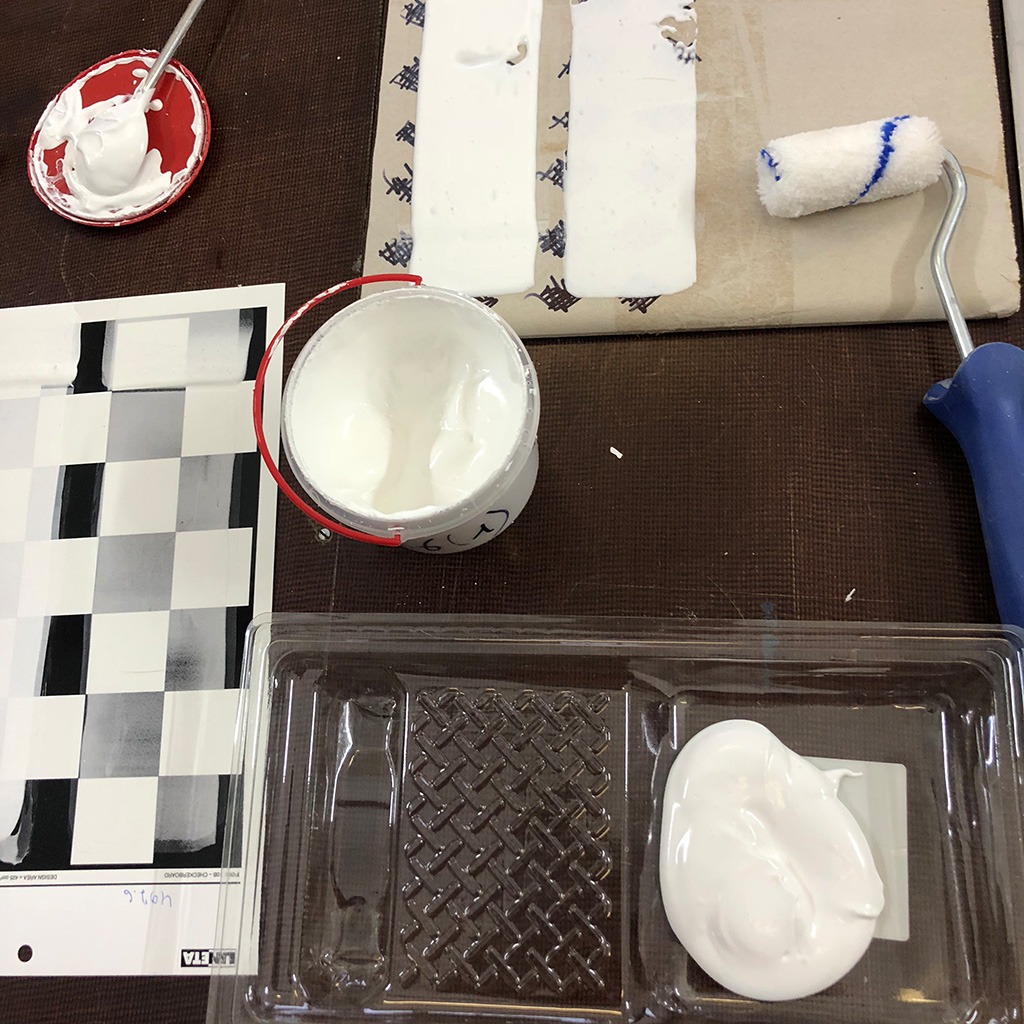

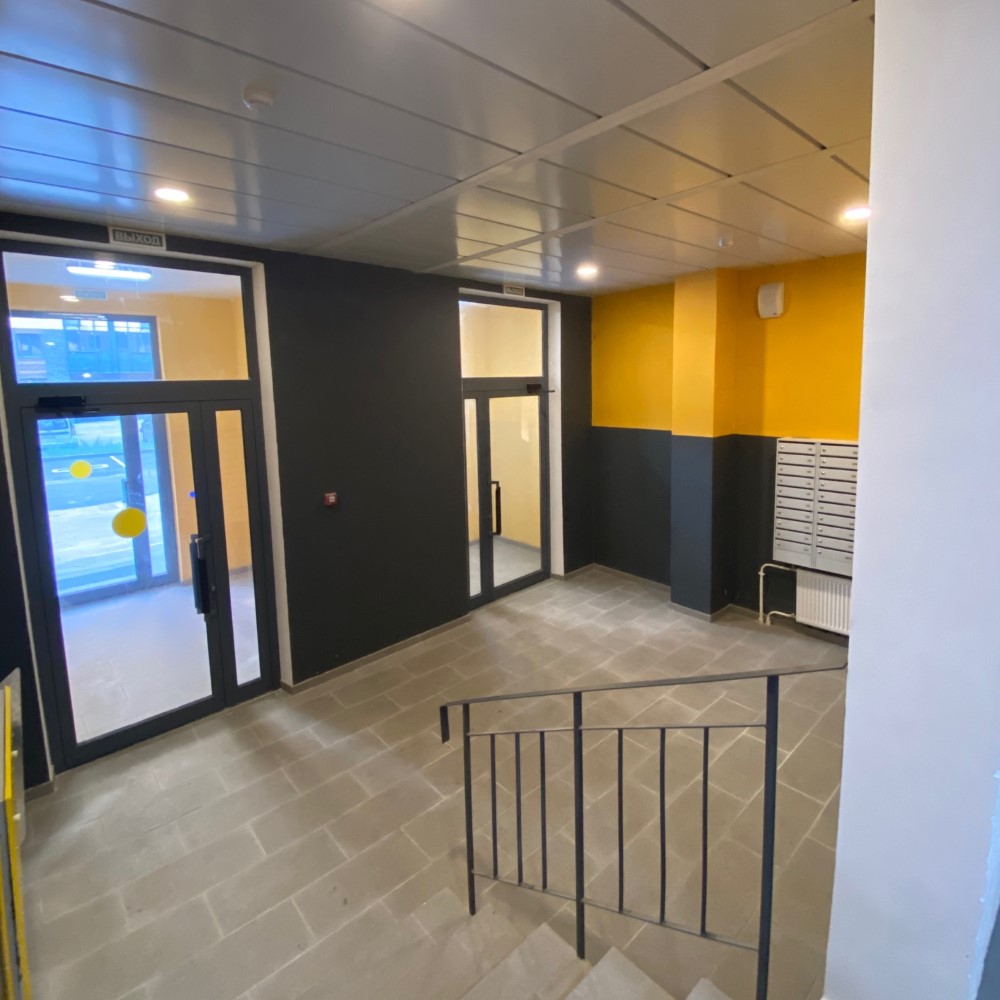

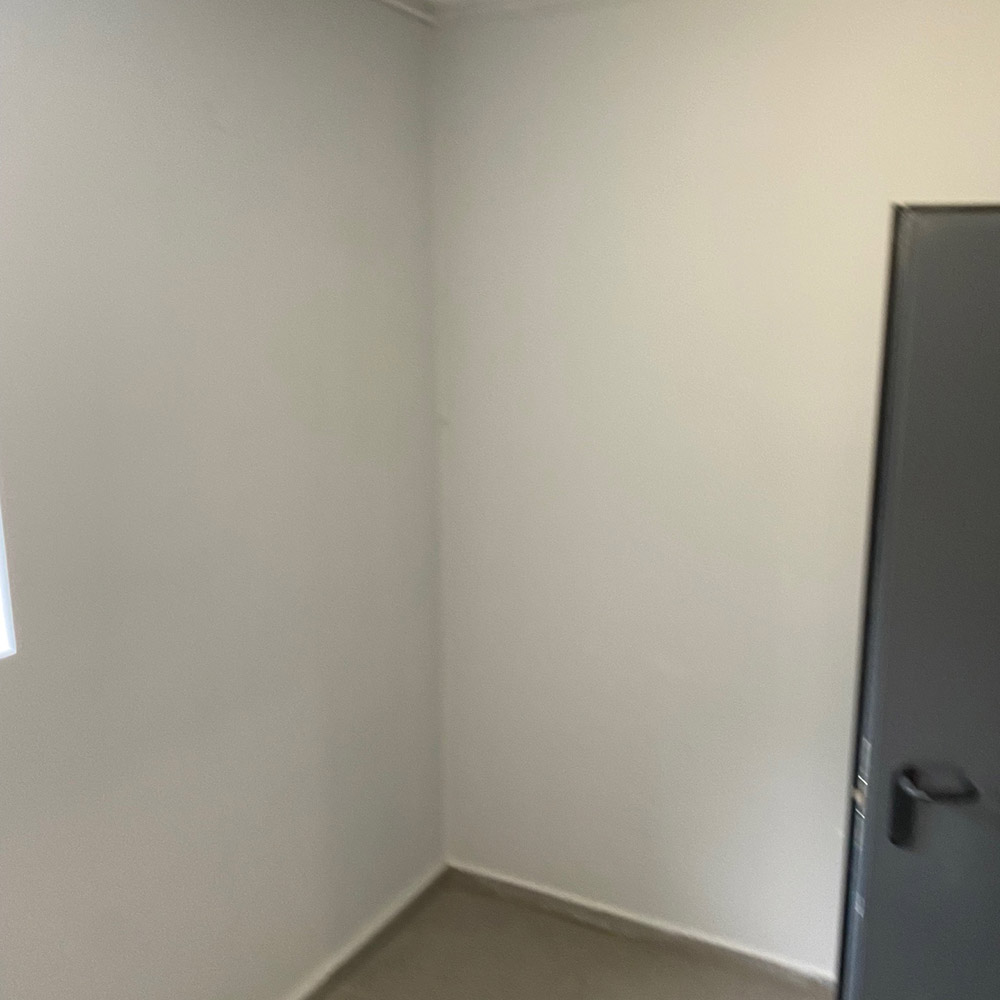

Фотографии применения
Вопрос - Ответ 25
Спасибо за Ваш вопрос!
Краска АКТЕРМ КМ-0 предназначена для окраски стен и потолков внутри помещений.
Она наносится на любую подложку соответствующую термину "минеральное основание", то есть бетон, кирпич, штукатурку, шпатлевку, гипсокартон, цементо-основные панели и пр. " Но данная краска не предназначена для нанесения на другие поверхности в т.ч. экструдированный пенополистирол (ЭППС).
Без дополнительной информации о колере и его характеристиках, а также дополнительной консультации со специалистами завода производителя, колеровка не рекомендуется!
потолков внутри помещений. По устойчивости
к мокрому истиранию она соответствует классу "моющаяся
интерьерная краска". Но данная краска не рекомендуется для
напольных покрытий, тем более с интенсивной
эксплуатационной нагрузкой.
Краскопультом можно и в один слой - все зависит от навыков маляра и характеристик краскопульта. Если 2 слоя то каждый по 60-80гр
Разбавлять или нет, опять таки зависит от краскопульта, под некоторые модели разбавление не требуется, под маломощные модели придется добавить 3-20% воды.
Вода для разбавления в расходе краски не учитывается
Негорючая декоративная силикатная краска АКТЕРМ КМ0 (НГ) для внутренних работ, наносится на бетон, ГКЛ (гипсокартон), штукатурку, кирпич, стеклообои, дерево, камень и другие строительные материалы в т.ч. на OSB.
Краска АКТЕРМ КМ-0 является моющимся покрытием для влажной уборки, но не предназначена для помещений с повышенной влажностью ( бани , сауны, котельные пункты и т.д.)
Покрытие набирает полную механическую прочность за 28 дней, поэтому проводить его влажную уборку не рекомендуется в течении этого времени.
