АКТЕРМ Цинк Про - Эпоксидный цинковый грунт

Применение: Внедорожники, Водная техника, Авиатехника, Квадроциклы, Грузовые автомобили и автобусы, Коммерческий транспорт, Легковые автомобили, Мопеды, Железнодорожный подвижной состав, Морские и речные суда, прицепы,

Назначение: автомбильная грунтовка, грунт по металлу, цинк для кузова автомобиля, оцинкова авто, покраска рамы автомобиля

грунт с цинком для авто, грунт по ржавчине, грунтовка по металлу, эпоксидный цинк

АКТЕРМ Цинк ПРО

Эпоксидная
Цинковая
Грунтовка

Образует однородную совершенно матовую пленку, обеспечивающую противокоррозионную защиту металлических подложек за счет сочетания активной (катодной) и пассивной (пленочной) методов защиты. Температурный режим эксплуатации покрытия от минус 60°С до плюс 120°С.

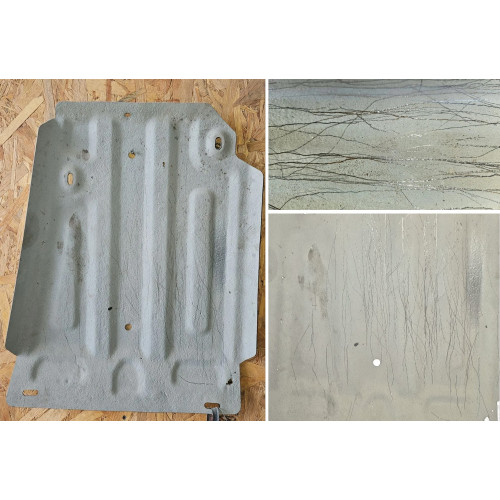

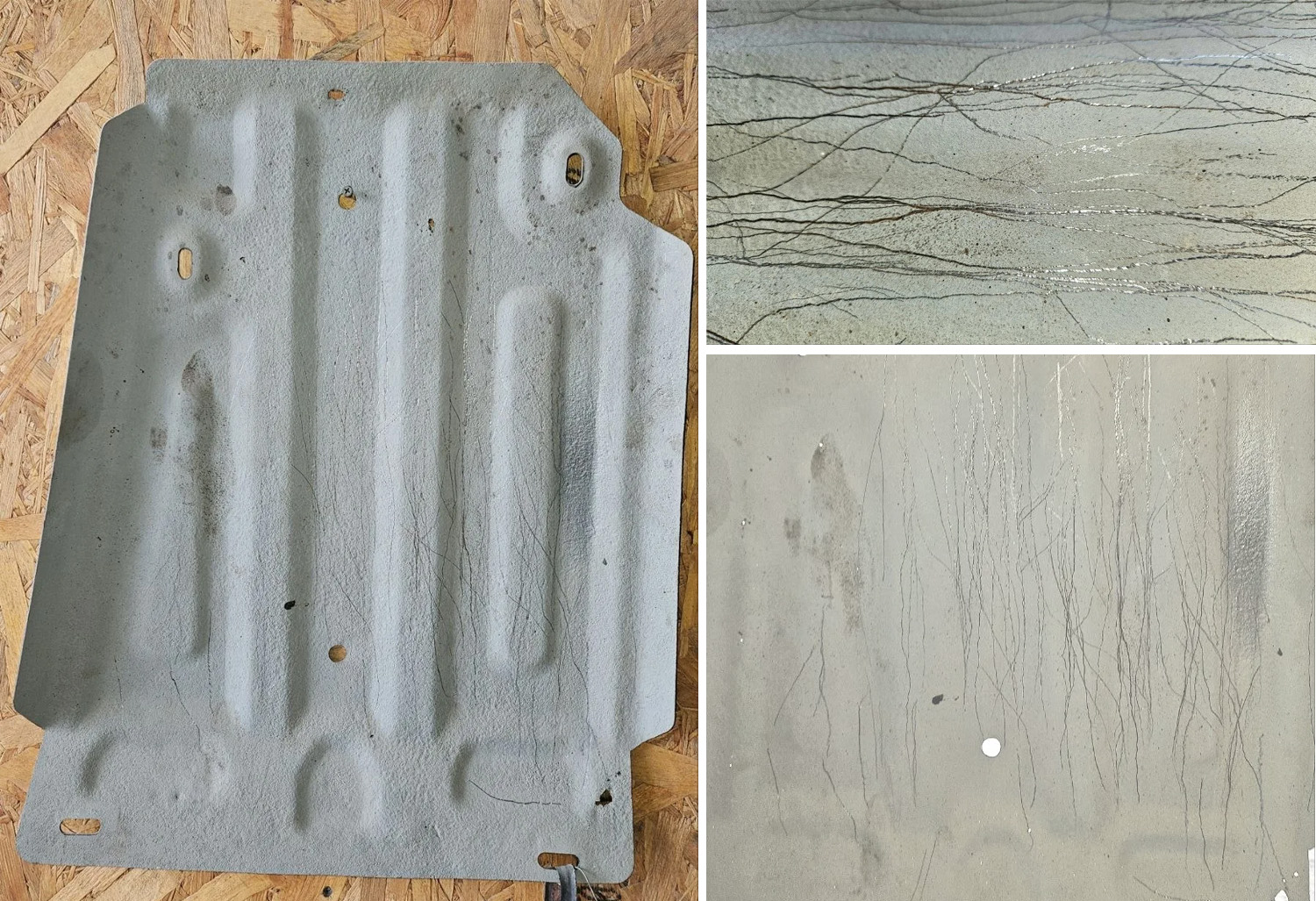

Эпоксидный грунт на основе цинка АКТЕРМ Цинк Про

Цинковая краска для кузова автомобиля

Холодное цинкование металлоконструкций

Антикоррозийная защита корпуса судна эпоксидным цинком (корабельный грунт)

Полная защита металлических оснований с АКТЕРМ Цинк Про и АКТЕРМ АвтоБроня

Применяется как первичный грунт в комбинации с полиуретановым покрытием АКТЕРМ АвтоБроня для дополнительной антикоррозийной защиты кузова автомобиля

АКТЕРМ Цинк Про Подготовка поверхности к нанесению:

Срок службы и противокоррозионная эффективность покрытия зависит от подготовки поверхности и толщины покрытия. Перед нанесением грунтовки при необходимости подложку отмыть от масляных и жировых загрязнений растворителями или водными моющими растворами; от грязи и водорастворимых веществ чистой пресной водой. Непрочно держащиеся слои старой краски или ржавчины необходимо зачистить или зашлифовать.

АКТЕРМ Цинк Про
Условия нанесения

Температура воздуха в интервале + 5 - +30 ºС. Отсутствие осадков. Относительная влажность воздуха не более 80 %. Температура воздуха должна быть не менее чем на 3 °С выше точки росы (температура образования конденсата при данной влажности). Скорость ветра не более 10 м/c. В процессе производства работ не допускать хранения грунтовки в открытой таре более 8 часов.

Состав материала

АКТЕРМ Цинк Про – двухкомпонентный лакокрасочный материал представляет собой суспензию микронизированной цинковой пыли 96% в эпоксидном пленкообразующем и отвердителя амидно-аминного типа.

Область применения

Эпоксидный цинковый грунт предназначен для грунтования стальных, оцинкованных конструкций, например: кузов и рама грузового и легкового автомобиля, сельхозтехники, военной техники, мостовых сооружений, вышки сотовой связи, корпус судов выше ватерлинии и надстроек судов, лодки, катера, строительных и гидротехнических сооружений, трубопроводов водоснабжения, а также нефтегазовой промышленности, резервуары, цистерны, кузовов и узлов железнодорожного транспорта и подвижного состава перед нанесением различных эмалей на эпоксидной, полиуретановой, алкидной, фенол-алкидной, акриловой, битумной основе подверженных воздействию коррозионной и физико-механической нагрузки следующих категорий С5-I и C5-М в соответствии с ИСО 12944.

Эпоксидный цинковый грунт АКТЕРМ Цинк Про образует однородную совершенно матовую пленку, обеспечивающую противокоррозионную защиту металлических подложек за счет сочетания активной (катодной) и пассивной (пленочной) методов защиты. Температурный режим эксплуатации покрытия от минус 60°С до плюс 120°С. Расход 1 кг на 4 кв. м.

Срок службы и противокоррозионная эффективность покрытия зависит от подготовки поверхности и толщины покрытия. Перед нанесением грунтовки при необходимости подложку отмыть от масляных и жировых загрязнений растворителями или водными моющими растворами; от грязи и водорастворимых веществ чистой пресной водой. Непрочно держащиеся слои старой краски или ржавчины необходимо зачистить или зашлифовать.

Подготовка поверхности стальных конструкций регламентная в соответствии с ИСО 8501-1 до степени Sa 2½. При согласовании с технической службой производителя в некоторых случаях возможна подготовка до степени St 2.

Алюминиевые поверхности, а также поверхности из нержавеющиӗ стали. Легкая механизированная очистка для придания поверхности шероховатости.

Приготовление грунтовки

Основу перед применением тщательно перемешать до однородной консистенции, полного исчезновения видимых слоев расслоения и исчезновения осадка, используя ручную низкооборотную дрель с мешалкой (время перемешивания не менее 3-5 минут). Полностью перелить отвердитель в тару с основой. Тщательно перемешивать в течение 3-5 минут.

Температура основы и отвердителя перед совмещением должна составлять 15-20 ºС.

• Основа - 7,5 л (24 кг)
• Отвердитель – 1 л (1 кг)

Не менее 8 часов

Температура воздуха в интервале + 5 - +30 ºС. Отсутствие осадков. Относительная влажность воздуха не более 80 %.

Температура воздуха должна быть не менее чем на 3 °С выше точки росы (температура образования конденсата при данной влажности). Скорость ветра не более 10 м/c. В процессе производства работ не допускать хранения грунтовки в открытой таре более 8 часов.

Возможно использовать в системе "мокрый по мокрому"

Цинковую грунтовку наносят в один слой толщиной сухой пленки около от 40 до 120 мкм. (толщина мокрого слоя зависит от методики нанесения).

•

  Воздушный краскопульт

•

  Безвоздушный краскопульт

•

  Кистью

•

  Валиком

Безвоздушное распыление: диаметр форсунки 0,009"-0,015", давление на выходе из сопла 80-140 бар; угол распыления выбирается в зависимости от формы окрашиваемой конструкции. Оптимальная вязкость 90-120 с по ВЗ-246 диаметр сопла 4 мм ГОСТ 8420.

Пневматическое распыление: минимальное давление в системе сжатого воздуха 6 атм, диаметр форсунки 1,6-1,8 мм. Оптимальная вязкость 35 – 40 с по ВЗ-246 диаметр сопла 4 мм ГОСТ 8420.

Не допускается нанесение грунтовки при температуре окружающей среды выше + 30 ºС!

Также допускается нанесение кистью с мягким ворсом и валиком для алкидных красок.

Толщину мокрого слоя контролировать выборочно калиброванной гребенкой.

Время высыхания может изменяться в зависимости от влажности воздуха и интенсивности воздухообмена у окрашенной поверхности. В процессе сушки следует исключать резкие снижения температуры, приводящие к конденсации влаги на поверхности и обеспечивать вентиляцию для удаления растворителя. Запрещается нагнетание теплого воздуха до полного испарения растворителя.

Грунтовка комплектуется двумя модификациями отвердителя: медленным и быстрым

Последующий слой

Максимальная продолжительность выдержки загрунтованной поверхности составляет 2 недели в зависимости от условий воздействия внешней среды. При более длительном хранении окрашенных конструкций перед нанесением следующего слоя с поверхности следует удалить масляные и жировые загрязнения, удалить соли и грязь путем отмывки чистой пресной водой под высоким давлением. На цинковую грунтовку АКТЕРМ Цинк Про могут быть нанесены эмали и краски на полиуретановой, эпоксидной, алкидной, акриловой и битумной основе, а также любые другие автомобильные мастики.

Не требует использования промежуточного грунтовочного слоя в комплексе ЛКМ для получения декоративных высокоглянцевых покрытий!!!

Разбавитель АКТЕРМ 103 не более 20% от объема (см. раздел «метод нанесения»)

Также допускается применение Ксилола.

Очистка инструмента и замывка оборудования

Использовать разбавитель АКТЕРМ 103 или ацетон.

Обращаться с осторожностью. Пожароопасно! Соблюдать стандартные меры предосторожности при работе с жидкими лакокрасочными материалами Окрасочные работы должны проводиться в помещениях, снабженных общеобменной и местной приточно-вытяжной вентиляцией. Избегать вдыхания, избегать контакта с кожей и глазами. Промывать большим количеством воды не менее 10 минут. При необходимости обратиться за медицинской помощью.

Основу и отвердитель следует транспортировать и хранить в заводской упаковке при температуре от – 30 ºС до + 35 ºС, в условиях, исключающих прямое попадание на тару воды, агрессивных веществ и воздействие источников тепла.

Металлическая тара 2, 6 и 20 кг (данный объем включает в себя отвердитель).

При + 23 ºС – 24 месяца со дня изготовления.

Остатки жидкостей и растворители после замывки являются опасными отходами. Нельзя выливать в канализацию, водоем и прочие места.
